Контролери заряду 12-24 Вольт Li-ion акумуляторів з PWM технологією комплексним захистом дисплеєм

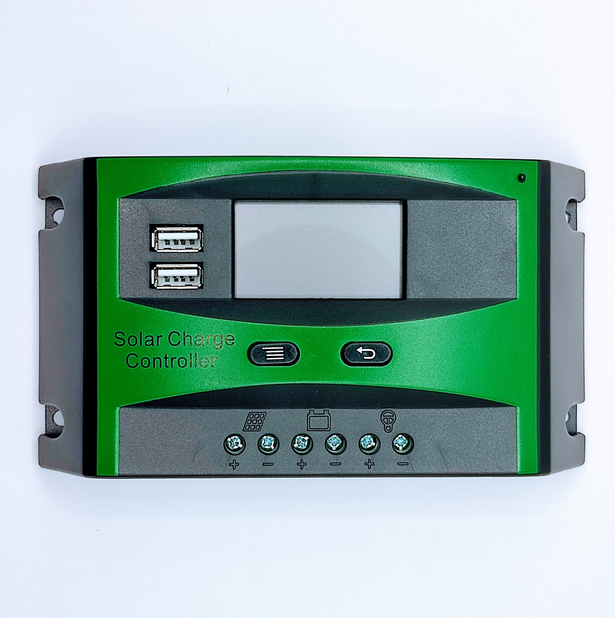

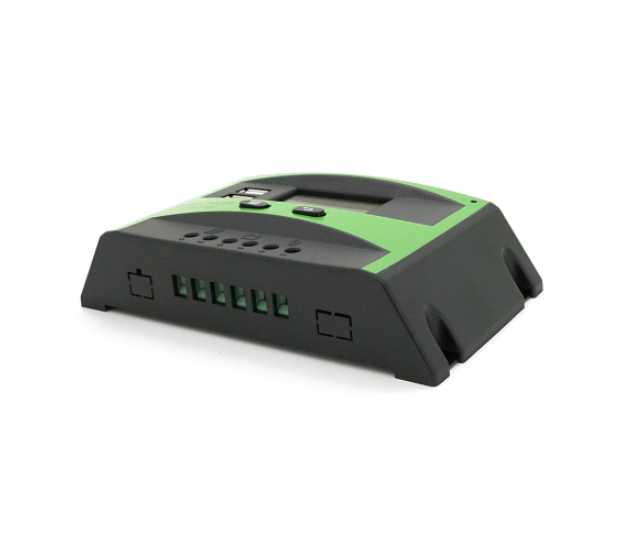

BLS-20A — це інтелектуальний багатофункційний контролер сонячного підзаряджання та розряджання.  Обладнаний вбудованим РК-дисплеєм із дуже зручним інтерфейсом. Він забезпечує гнучке завдання різних напрямних параметрів у повній відповідності до ваших експлуатаційних вимог і підходить під різне обладнання.

Відмінність контролера BLS-20A — наявність 2 USB- гнізд для заряджання будь-якої портативної техніки, яку можна заряджати від USB гнізда.

• У схемі використовується промисловий контролер
• Наявність рідкокристалічного екрана
• Всі параметри, що настроюються
• Захист від перезаряджання — коли сонячна панель генерує занадто багато електроенергії, а АБ вже повністю заряджена, контролери вимикають джерело енергії, щоб зменшити струм, що протікає в акумуляторі.
• Захист від глибокого розряджання — коли є перевитрата енергії, а АБ уже не можна розрядити, контролер вимикає певну або все навантаження.
• Блокування зворотних струмів — сонячні панелі пропускають струм через акумулятор в одному напрямку. Вночі панелі можуть пропускати частину цього струму у зворотному напрямку. Це може призвести до невеликого розряду батареї. Контролери заряду запобігають цьому, діючи як клапан.
• Захист від перевантаження — якщо через батареї протікає струм набагато вищий, ніж вони можуть витримати, це може призвести до перегрівання або навіть спалаху в системі. Контролери запобігають виникненню цих перевантажень. У великих системах рекомендується подвійний захист за допомогою автоматичних вимикачів або запобіжників.

Контролер BLS-20A може працювати тільки з кислотно-необслуговуваними (герметичними AGM), гелевими (GEL), кислотно-обслуговуваними (Flood) акумуляторами.

Залежно від АКБ вибирається режим заряду акумулятора:

• B01 — для герметичних акумуляторів, які не обслуговуються (напруга абсорбувального заряду 14,4/28,8В)
• B02 — для гелевих акумуляторів (напруга абсорбувального заряду 14,2/28,4В)
• B03 — для обслуговованих акумуляторів, 6 напруга 1 2 В)

• напруга на клемах акумулятора
• напруга підтримувального заряду
• напруга вимкнення навантаження
• напруга відновлення подавання живлення на навантаження (після вимкнення)
• режим роботи навантаження

• Тип контролера ШІМ (PWM)
• Ток заряда 20А
• Номінальна напруга акумулятора 12/24 В.
• Максимальна напруга фотомодуля: для системи 12 В 23 В макс./для системи 24 В 46 В макс.
• Напруга підтримувального заряду 13,7 В (для системи 12 В)
• Напруга припинення розряджання 10,7 В (для системи 12 В)
• Відновлення можливості розряду 12,6 В (для системи 12 В)
• Струм споживання в режимі очікування 12 мА
• USB 5V/2A max
• Робоча температура довкілля — 30+60 °C
• Вага 260г

УВАГА: Обов'язково має дотримуватися порядку під'єднання контролера!

Категорично забороняється під'єднувати DC-AC інвертор безпосередньо до контролера, оскільки піковий струм інвертора може перевищувати номінальний струм контролера.

Послідовність під'єднання контролера у вашу сонячну систему:

1. Під'єднуємо контролер до акумулятора;
2. Під'єднуємо навантаження до контролера (з виходу контролера, якщо він 12 В);
3. Під'єднуємо сонячні панелі до контролера;
4. Під'єднання інвертора до акумуляторів.

У разі неправильного під'єднання контролер виходить із ладу та гарантія на нього не поширюється.

Демонтаж:

Щоб уникнути нещасних випадків з'єднання демонтуються в такому порядку:

1. від'єднати сонячні панелі,
2. вимкнути акумулятор,
3. від'єднати навантаження від контролера.

Примітка: зворотна полярність акумулятора не шкодить контролеру, але створює ризик безпеки навантаження.
